Schleuderguß

VORGEDREHT UND FERTIG BEARBEITET

Das Schleudergussverfahren beschreibt ein spezielles Gießverfahren, zur Herstellung von meist zylindrischen Gussteilen. In einem Rotationsverfahren können mit Hilfe von Kokillen (Formen) Rohre und Buchsen in verschiedensten Größen hergestellt werden. Allein durch die Bemessung der flüssigen Metallmenge und der Einwirkung der Zentrifugalkraft ist beim Schleuderguss kein Kern für die Innere Formgebung nötig. Die Wanddicke wird bestimmt durch die zugeführte Metallmenge.

einbaufertige Werkstücke

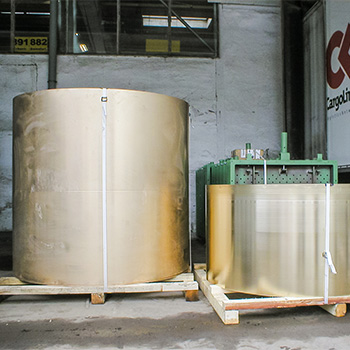

Buchsen und Lager

Deckel und Ringe

Buchsen und Lager

Grund und Stopfbuchse mit 3 Zylinderlaufbuchsen

Grundbuchsen
FM 1850 x1781 x 780 mm + 210 mm hoch

Zylinderlaufbuchsen
1347 / 1275 x 1100 mm lg

Werkstoff
Gz- CuSn7 Zn4 Pb 7

Bronzesegment für Zementmühle

Höhe:
FM 3000 x 1235 x 435 mm

Fertig bearbeitet Werkstoff:
Gz – CuSn 12

Deckel und Ringe

Abschlussdeckel für Druckbehälter

Durchmesser:
520 mm 58 mm dick

Werkstoff:
G-CuAl10 Mg Wa

Der Deckel wurde im Sandguß nach Modell gegosssen und von uns fertig bearbeitet an den Kunden geliefert.

Ring

Durchmesser:
2120 mm 1425 mm x 55 mm
Gewicht:
1120 kg

Der Ring wurde nach Modell in
G-CuSn 12 gegossen und fertig bearbeitet. Er wird in der hydrostatischen Lagerung einer Großpresse verwendet.

EIGENSCHAFTEN VON SCHLEUDERGUSS

sehr dichtes Gefüge

feinkörniges und homogenes Gefüge

kostengünstige Herstellung dickwandiger, zylindrischer Gussrohlinge

hohe physikalische Eigenschaften

von Klein bis Groß: von ca. 60-70 mm bis ca. 2.500-3.000 mm

individuelle Dimensionierungen ohne Modell- oder Vorrichtungskosten

Einzelstücke und mittlere Serien

Fertigung in allen gängigen DIN EN Legierungen möglich

gute Zerspanbarkeit

VON MILIMETERKLEIN BIS METERGROSS

Wir sind in der Lage in Schleudergussausführung Buchsen und Ringe bis zu einem Durchmesser von über 2.500 mm und einer Länge von bis zu 1.500 mm in allen Bronzelegierungen vorgedreht und fertig bearbeitet zu liefern. Buchsen und Segmente können in dieser Dimension auch mit Festschmierstoff geliefert werden (WABRO®). Die Bearbeitung kann auf Karusselldrehbänken mit bis zu 3.000 mm Drehdurchmesser oder Kopfdrehbänken mit bis zu 5.000 mm Durchmesser ausgeführt werden. Längen von bis zu 4.000 mm können ebenfalls problemlos ausgeführt werden. Maßkontrollen können in einem geeigneten Messraum ausgeführt werden.

Über besondere Qualifikationen verfügen wir in der Lieferung von großen Schleudergussteilen in hoch bleihaltigen Werkstoffen, wie beispielsweise Gz CuPb 15 Sn oder 10 Sn in hervorragender Qualität. Wir liefern außerdem Grundbuchsen, Stopfbuchsen, Führungsbuchsen, Gleitbuchsen, Laufbuchsen und Exzentereinsätze, Lagerschalen, Kipplager und Segmente für Mühlenlagerungen.

Wir sind aufgrund unserer jahrzehntelangen Erfahrung in diesem Produktsegment in der Lage, Sie bei der Auswahl des für Ihren Einsatz geeigneten Werkstoffes und der Ausführung Ihres jeweiligen Vorhabens kompetent zu beraten.

Hier können Sie unseren Katalog für Schleuderguss herunterladen.
